U systému reverzní osmózy mořské vody může v důsledku vysokého tlaku vypouštěné koncentrované vody, pokud je recyklována, výrazně snížit spotřebu energie systému a snížit provozní náklady.
V současnosti se běžně používané technologie rekuperace energie dělí především na dva typy: turbínový a tlakový.
01 Rekuperace energie turbíny
Turborekuperátor je integrální turbočerpadlo podobné reverznímu jednostupňovému odstředivému čerpadlu.
Zařízení je zapojeno do série s vysokotlakým čerpadlem na straně vstupu vody reverzní osmózou a přenáší tlak koncentrované vody reverzní osmózou do veškeré přitékající vody a účinnost rekuperace energie dosahuje asi 60-80 procent, což může snížit dopravní výšku vysokotlakého čerpadla.
Postup je následující:
02 Zařízení pro rekuperaci tlakové energie
Zařízení pro rekuperaci energie tlakového výměníku se označuje zkratkou PX. Přijímá důmyslný design pro přeměnu energie pomocí principu pozitivního posunu a přenáší tlak koncentrované vody reverzní osmózou na stejné množství přitékající vody.
To znamená, že surová voda je po průchodu bezpečnostním filtrem rozdělena do dvou cest, jedna jde do zařízení na rekuperaci energie a druhá do vysokotlakého čerpadla.
Zařízení je zapojeno paralelně s vysokotlakým čerpadlem, což může snížit průtok vysokotlakého čerpadla a účinnost rekuperace energie může dosáhnout více než 95 procent.
Vzhledem k tomu, že vysokotlaký odpad PX jde do výstupu vysokotlakého čerpadla, je třeba nastavit pomocné čerpadlo, aby se překonal ztrátový tlak a ztráta odporu.

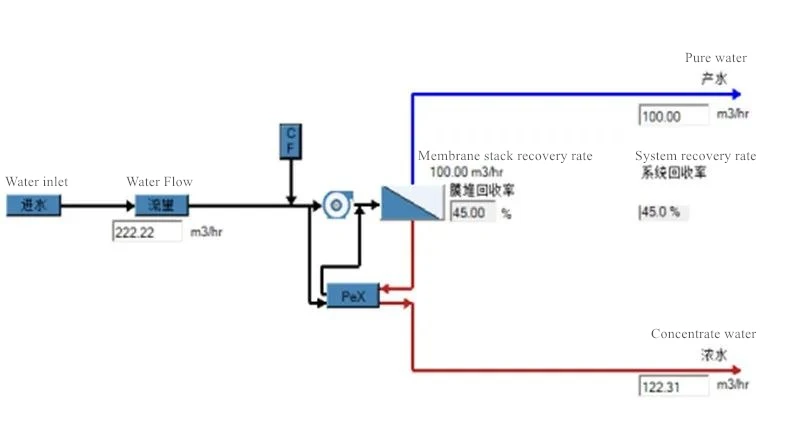

Postup je následující:
03 Porovnání obou metod
Rekuperace energie turbíny se vyznačuje vysokotlakým čerpadlem, velkým průtokem, nízkou dopravní výškou, nízkými investicemi, malým půdorysem a vysokými provozními náklady;
Energetické vysokotlaké čerpadlo tlakového typu má malý průtok a vysoký zdvih, vysoké investice, velký záběr půdy a nízké provozní náklady.
Vezměte si jako příklad zařízení na reverzní osmózu s mořskou vodou s produkční vodou 100 t/h a mírou regenerace 45 procent:
| Položka | Turbína | Tlak |
| Parametry vysokotlakého čerpadla | Q=222m3/h, H=402m, N=355kW | Q=100m3/h, H=557m, N=220kW |
| Posilovací čerpadlo | W/T | Q=122m3/h, H=40m, N=30kW |
| Investice | 3,85 milionu | 4,9 milionu |
| Spotřeba energie na tunu vody | 3,55 kW | 2,5 kW |
Je vidět, že ve srovnání s rekuperací energie turbínového typu může tlakový typ účinně snížit spotřebu energie. Z hlediska dlouhodobé úspory energie a snížení spotřeby lze zvolit typ tlaku. V případě jednorázové investice lze zvolit typ turbíny.
